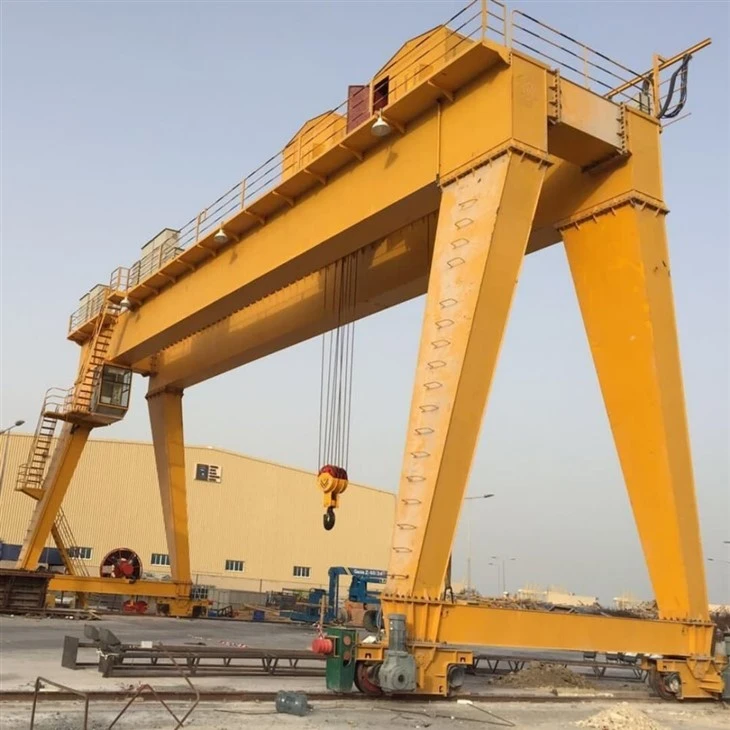

150 Tòn Levage Levage portique teknik

Konpozan debaz: Bwat, Motè, Kovèti pou

Kote ki gen orijin: Lachin

Garanti: 1 ane

Pwa (KG): 10000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Kapasite chajman nominale: 50 tòn, 30 tòn, 40 tòn, 5 tòn, 20 tòn, 10 tòn

Max. Wotè leve: 30M

1.Double travès prensipal yo

Konstwi soti nan asye ki gen gwo -fòs.

Sipòte chay la tout antye epi bay yon chemen ki estab pou Trolley la anvwaye.

Ki fèt ak swa atravès bwatoswaestrikti bastengal, depann sou kondisyon sit ak longè span.

Estrikti Janm (Kolòn Sipò)

Vètikal janm asye ki sipòte travès prensipal yo.

Ka fèt nan yonYon -ankadremanoswati bwat-estrikti.

Transmèt chay la soti nan travès la nan tè a oswa ray yo.

Hoist Trolley

Ekipe ak yon150-tòn levage kòd fil elektrik oswa treuil.

Kouri orizontal sou travès prensipal yo pou pozisyon chay la jisteman.

Gen ladann gwo-motè koupl, sistèm frenaj, ak gwo-tanbou ak woulèt gid.

Karakteristik pwoteksyon surcharge ak règleman vitès pou sekirite ak kontwòl.

3.Fen cha

Monte sou tou de bò estrikti portique a.

Gen ladannwou kondwi ak mekanis motèpou pèmèt mouvman teknik sou ray yo.

Karakteristik absòbe chòk ak tanpon pou diminye enpak ak mete pandan operasyon an.

4.Mekanis vwayaj

Sistèm motè ki kondui tout teknik portik la sou track k ap travay la.

Gen ladannkondwi motè, bwat, wou, ak fren.

Kontwole pou akselerasyon lis ak ralantisman pandan operasyon an.

5.Trolley vwayaje mekanis

1) Konpozisyon estriktirèl

Mekanis vwayaje chariot nan pi gwo trepye portique yo konbine yon seri konpozan asye ki gen gwo -fòs pou entegrite estriktirèl, motè avanse ak sistèm bwat vitès pou mouvman, ak sistèm sekirite konplike pou asire operasyon egzak ak san danje.

2) Fonksyon mekanis fonksyònman Trolley la

Mouvman orizontal nan Trolley la: Trolley la deplase ale ak soti sou longè pon teknik la. Sa a pèmèt chaj la dwe pozisyone sou divès pati nan zòn travay la.Li asire ke teknik la ka kouvri yon span lajè, ki pèmèt leve a ak transpò nan materyèl atravè zòn nan travay deziyen.

Transpò chaj: Trolley la ekipe ak yon mekanis leve (zen, kranpon, oswa lòt aparèy leve), ki ka ranmase, deplase, ak lage chaj. Fonksyon vwayaj la pèmèt operatè teknik la jisteman deplase chay sou yon chemen espesifye.

Transpò chaj: Trolley la ekipe ak yon mekanis leve (zen, kranpon, oswa lòt aparèy leve), ki ka ranmase, deplase, ak lage chaj. Fonksyon vwayaj la pèmèt operatè teknik la jisteman deplase chay sou yon chemen espesifye.

6.Crane wou

1) Fonksyon wou yo

Sipò mobil: Fonksyon prensipal wou yo se sipòte mouvman teknik la sou track la epi asire operasyon an lis teknik la.

Distribisyon chaj: wou yo ede distribye chay teknik la respire, diminye presyon sou track la, epi ogmante lavi sèvis ekipman an.

2) Kondisyon konsepsyon

Fòs ak frigidité: wou yo dwe gen ase fòs ak frigidité pou kenbe tèt ak pwa mouri nan teknik la ak divès chaj dinamik.

Mete rezistans: Akòz friksyon kontinyèl ant wou yo ak tras la, materyèl wou yo dwe gen bon rezistans mete pou pwolonje lavi sèvis la.

Konsepsyon anti-patin: Sifas wou a ta dwe fèt pou anti-pou evite glise oswa glise anba chay lou.

7.Crane Hook

Kwòk teknik nan pi gwo trepye portique yo se nòmalman yon gwo -devwa, yon moso ekipman solid ki fèt pou okipe kapasite pou leve ekstrèmman wo. Trepye sa yo, ki itilize nan gwo -aplikasyon endistriyèl tankou chantye bato, pò, ak chantye konstriksyon, gen zen ki ka okipe chay souvan depase plizyè santèn tòn.

Kwòk teknik yo anjeneral fèt ak asye alyaj ki gen gwo -fòs pou kenbe tèt ak gwo estrès chaj lou yo. Kwòk la ka fòje pou asire severite ak fyab. Zen an sou yon teknik portique jeyan ka gwo anpil, souvan peze plizyè tòn tèt li, tou depann de kapasite nan leve nan teknik la. Pou egzanp, trepye ki gen kapasite leve nan yon seri 1,000 tòn oswa plis ta ka gen kwòk ki peze plizyè tòn tou. Konsepsyon an ka varye, men kalite komen yo enkli konfigirasyon zen sèl, doub oswa trip, espesyalman pou pi gwo trepye. Kwòk doub oswa trip ka ede distribye chay la plis respire, ki se patikilyèman enpòtan lè leve atik ki gen fòm trè gwo oswa gòch.

Gwo portik trepye yo ekipe ak mekanis sekirite pou anpeche domaj zen ak aksidan. Sa gen ladann karakteristik tankou pwoteksyon otomatik surcharge, sistèm anti-balans, ak fren ijans. Sou pi gwo trepye, kwòk yo souvan vini ak diferan kalite atachman gréement (pa egzanp, fistibal leve, ba epandeuz) pou fasilite manyen chaj san danje epi efikas.

Motè

1) Sistèm motè a nan yon teknik masiv konsa ta enplike motè trè espesyalize ki kapab manyen chaj imans ak presizyon. Sistèm levage teknik la ta gen anpil chans sèvi ak plizyè motè DC oswa motè AC ak kondui frekans varyab (VFD) pou kontwòl lis ak efikas. Motè yo ta dwe lye ak yon sistèm konplèks nan treuil, pouli, ak mekanis leve pou leve ak deplase chaj trè lou.

2) Teknik la mache ak yon konbinezon de motè elektrik pou mekanis leve a ak motè idwolik pou sèten pati nan teknik la, tankou Trolley la oswa mekanis Slewing la. Detay espesifik sou kalite egzak ak pouvwa motè yo anjeneral pa disponib piblikman, men yon teknik konsa ta mande pou motè ki gen plizyè megawatt pouvwa pou fè travay gwo-li yo efektivman.

3) Teknik la tou ekipe ak karakteristik sekirite sofistike ak sistèm kontwòl asire estabilite ak anpeche surcharge pandan operasyon.

.

Son ak limyè sistèm alam & limit switch

1) Sistèm alam son ak limyè

Yo itilize alam ki tande a pou avèti pèsonèl yo sou kondisyon kritik, tankou yon surcharge, fonksyone byen, oswa operasyon ki pa an sekirite. Alam kontinyèl yo anjeneral itilize pou sitiyasyon ijans tankou yon move fonksyon oswa kondisyon surcharge. Bip tanzantan yo ka itilize pou avètisman (egzanp, lè yon limit ap apwoche, tankou yon teknik ki apwoche chaj maksimòm li oswa ranje fonksyònman). gwo -risk operasyon yo.Sistèm alam la ta dwe byen fò ase yo dwe tande pi wo a bri nan operasyon teknik la ak nan yon distans, konsidere gwosè a nan teknik la ak anviwònman an ki antoure.

Endikatè Vizyèl (Limyè): Sistèm limyè vizyèl la sèvi kòm yon alèt segondè, ede travayè ki ka nan zòn kote alam son an pa ka tande (pa egzanp, nan anviwònman byen fò, oswa lè yo vizyèlman siveyans operasyon teknik). Limyè k ap flache yo ka itilize pou atire atansyon nan sitiyasyon ijans oswa pou endike yon danje kontinyèl. Limyè sa yo anjeneral monte sou estrikti prensipal teknik la ak gantry la, vizib nan tout direksyon kote moun ta ka travay. Limyè yo ka enstale tou nan panno kontwòl kle yo oswa nan estasyon operasyon ki baze sou tè a.

Limyè Wouj: Endike echèk kritik, ijans, oswa kondisyon danjere, tankou surcharge teknik oswa echèk mekanik.

Limyè Jòn/Amber: Avèti sou pwoblèm ki pa-kritik oswa danje k ap vini, tankou limit operasyon apwoche.

Limyè vèt: Endike operasyon nòmal oswa ke teknik la ap opere nan paramèt ki an sekirite.

2) Limit switch

Yon switch limit sou yon teknik gantry jwe yon wòl enpòtan nan sekirite ak kontwòl operasyonèl. Li se yon aparèy mekanik oswa elektwonik ki itilize pou defini limit vwayaj mouvman teknik la. Anjeneral, switch limit yo enstale sou chariot teknik la oswa sou estrikti portik la pou anpeche twòp -vwayaj, ki ka lakòz domaj mekanik oswa sitiyasyon danjere. Yo asire ke teknik la pa deplase pi lwen pase ranje operasyon an sekirite li nan direksyon orizontal, vètikal, oswa wotasyon.

Bouton limit vwayaj orizontal (longitudinal) - Sa yo anpeche teknik la deplase twò lwen sou waf la oswa sou sit konstriksyon.

Vètikal (levage) limit switch - Sa yo anpeche zen an oswa mekanis leve soti nan vwayaje pi lwen pase limit ki fèt anwo oswa pi ba li yo.

Bouton limit lateral (Trollley oswa Gantry) - Sa yo ede anpeche Trolley la oswa estrikti Gantry soti nan tras oswa chemen li yo deziyen.

Bouton limit wotasyon – Nan ka kote teknik la gen yon kou apoulaw oswa bra wotasyon, switch limit wotasyon ede evite twòp -wotasyon.

Aparèy 10.Safety

1) Aparèy pwoteksyon Surcharge: Limiteur Surcharge: Aparèy sa yo kontwole chaj la ke yo te leve. Si teknik la depase kapasite pou leve li yo, sistèm lan pral otomatikman sispann operasyon oswa bay yon alèt. Kontinyèlman tcheke chaj la ak ang boom, asire teknik la pa depase kondisyon leve san danje.

2) Sistèm Anti-Sway: Redui mouvman balanse chaj la pou anpeche aksidan oswa pèt kontwòl, espesyalman lè w ap deplase chay lou oswa sispann. Gen kèk trepye ki itilize sistèm otomatik ki kontwole vitès teknik la oswa ki aplike kontrepwa pou jere balanse chaj la.

3) Sistèm Prevansyon kolizyon: Anpeche teknik la deplase pi lwen pase limit ki an sekirite. Bouton sa yo sispann teknik la si li rive nan pozisyon danjere (pa egzanp, toupre yon lòt teknik oswa yon obstak). Detekte objè oswa pèsonèl tou pre teknik la epi anpeche mouvman nan zòn ki gen danje ladan.

4) Sistèm Stop ijans: bouton arè ijans ki sitiye estratejik yo ka imedyatman sispann operasyon teknik an ka ta gen yon ijans.Gen kèk gwo trepye portique ki ekipe ak yon karakteristik are ijans aleka pou pèmèt operatè yo sispann teknik la nan yon distans si sa nesesè.

5) Sistèm siveyans teknik: Kamera siveyans videyo ki monte sou teknik la oswa kabin operatè li yo bay vizibilite nan tach avèg epi asire operasyon an sekirite. Operatè ak ekip antretyen yo ka kontwole estati teknik adistans.

6) Detèktè van ak move tan: Detekte vitès van an pou asire ke teknik la pa opere nan kondisyon metewolojik danjere, tankou gwo van.Detekte kondisyon negatif (egzanp, zèklè, gwo lapli, tanperati ekstrèm) epi li ka mete restriksyon sou mouvman teknik si move tan danjere yo detekte.

11.Control Mode

1) Manyèl Kontwòl atravè Joysticks oswa Konsole: Operatè yo ka itilize panno kontwòl sofistike pou manevwe teknik la. Sa a ka enplike kontwole anvwaye prensipal la, Trolley la, mouvman lateral gantry la, ak wotasyon teknik la.

2) Sistèm Otomatik: Gen kèk trepye portique modèn ki ekipe ak automatisation ak sistèm kontwòl AI-pou optimize efikasite, sekirite, epi redwi erè imen. Sistèm sa yo ka ede nan fè travay repetitif, pwezante veso yo, oswa ajiste vitès teknik ki baze sou pwa kago ak faktè anviwònman an.

3) Remote Control: Anpil nan pi gwo trepye yo ekipe ak sistèm kontwòl remote, sa ki pèmèt operatè yo kontwole teknik la nan yon distans, souvan nan yon taksi oswa menm nan yon chanm kontwòl. Sa a ba yo yon pi bon wè travay la ak pèmèt pou operasyon ki pi an sekirite nan anviwònman difisil.

4) Sistèm Sekirite: Trepye sa yo tou prezante sistèm sekirite solid pou anpeche aksidan. Sa yo ka gen ladan detèktè chaj, teknoloji anti-kolizyon, ak mekanis pou sispann ijans.

12.Sketch

Prensipal teknik

1. Segondè kapasite leve ak efikasite

Kapab nan san danje manyen chaj jiska150 tòn, sa ki fè li ideyal pou gwo -echèl endistriyèl, konstriksyon ak pwojè enfrastrikti.

Pèfòmans segondè-motè ak mekanis anvwaye pèmètefikas leve ak mouvmannan materyèl ki twò gwo oswa ankonbran.

2. Enstalasyon fleksib ak operasyon

Apwopriye pou tou deitilizasyon andedan kay la ak deyòak konfigirasyon tren-monte oswa mobil.

Kapabkoutim-ki fètpou satisfè kondisyon espesifik sit, longè span, ak wotè leve.

Opsyon kontwòl divès kalite -kabin, aleka, oswa pendant-pèmèt operasyon fleksib ki baze sou bezwen sit travay la.

3. Estrikti solid ak dirab

Fè akgwo -asye fòsak teknik avanse soude pou lavi sèvis long ak pèfòmans serye anba itilizasyon kontinyèl gwo -devwa.

Kowozyon -kouvwi ki reziste ak enpèmeyabopsyon fè li apwopriye pou anviwònman difisil tankou chantye bato, pò, ak sit konstriksyon.

4. Manyen chaj egzak

Ekipe aksistèm levage avanseepimekanis vwayaj lispou pwezante egzat nan eleman lou.

Kondwi frekans varyab (VFD) ak lòt kontwòl diminye balanse ak amelyore estabilite chaj.

5. Sistèm sekirite amelyore

Entegre ak miltipkarakteristik sekirite, ki gen ladan:

Pwoteksyon Surcharge

Limit switch

Sistèm sispann ijans

Aparèy anti-kolizyon yo

Van -mekanis bloke prèv (pou modèl deyò)

Karakteristik sa yo siyifikativman diminye risk pou aksidan ak domaj ekipman yo.

6. Pri-Efikas pou Travay Leve Lou

Konpare ak bati gwo enfrastrikti leve fiks (tankou trepye pon nan bilding fèmen), trepye portique yo souvanplis ekonomikpou travay ouvè-sit lou.

Pi ba pri antretyenakòz estrikti aksesib ak eleman dirab.

7. Customizable Design

Èske yo ka pwepare akondisyon espesifik endistri yo, tankou leve tandem, levage miltip, oswa kwòk espesyal ak atachman pou diferan materyèl (egzanp, segman konkrè, plak asye, turbin, elatriye).

1. Pwojè konstriksyon ak enfrastrikti

Leve ak pwezante nansegman prefabrike konkrè, travès pon, ak estrikti asye.

Lajman itilize nankonstriksyon pon, asanble bilding ki wo-, epiplasman segman tinèl.

Ideyal poubatiman segman nan konstriksyon otowout ak tren.

2. Konstriksyon bato ak endistri maren

Manyenseksyon ekòs bato, motè, elis, ak lòt konpozan gqo.

Itil nanwaf sèk, chantye bato, ak lakou fabwikasyon maren pou rasanble oswa repare gwo veso.

3. Power Plant ak Sektè Enèji Van

Leve nankonpozan turbine, transfòmatè, epiréacteurspandan enstalasyon oswa antretyen.

Transpò ak enstalegwo fò won turbin van, lam, ak nacellesnan pwojè enèji van.

4. Steel ak endistri metal

K ap deplasebobin asye lou, dal, billets, epifèy metalnan plant asye ak lakou depo.

Sipòte laasanble ak demontenan gwo ekipman endistriyèl.

5. Pwojè tren ak Metro

Manyensegman tren yo, tras panno, episegman pawa tinèl.

Itilize nankonstriksyon liy métro, pon tren, ak estasyon.

6. Min ak fabrikasyon ekipman lou

Ede nanfabrikasyon ak transpònan gwo machin min, brwayeur, ak pati mekanik.

Epitou itilize poukenbe gwo ekipman minnan operasyon -ouvè oswa anba tè.

7. Lojistik ak Depo Yards

Efikas deplasegwo kago ak kontenènan sant lojistik ak stockyards endistriyèl.

Sipòte operasyon depo tanporè pa leve ak òganize machandiz lou.

1. Faz konsepsyon: Yon ekip enjenyè ekri konsepsyon inisyal la, konsidere kapasite leve obligatwa a, dimansyon, faktè anviwònman an (van, aktivite sismik), ak bezwen operasyonèl (vitès, kontwòl). Ankadreman teknik la fèt pou sipòte chaj masiv. Sa a enplike nan kalkil pou fòs ak estabilite, ki gen ladan tès estrès asire sekirite.High -fòs asye ak alyaj yo chwazi pou divès eleman teknik, tankou travès, janm, ak estrikti nan portique. Yo ka chwazi materyèl ki reziste -kowozyon tou pou pati ki ekspoze a anviwònman difisil.

2. Fabrication konpozan: ankadreman an gantry, ki gen ladann janm yo, travès kwa, ak estrikti nan tèt, se fabrike. Sa a enplike nan koupe, soude, ak rasanble seksyon asye. Janm yo, ki se eleman prensipal chaj -pote yo, yo fabrike kòm gwo estrikti vètikal ak Lè sa a, soude ak ranfòse. Wou teknik la oswa tren yo fabrike, ki pèmèt portik la deplase sou ray yo oswa sistèm tras tè. Sa a se kritik pou pwezante teknik la pou operasyon diferan.

3. Jacking ak Asanble nan ankadreman prensipal la: Gwo seksyon nan teknik la portique yo souvan bati nan yon mòd modilè, sa vle di divès kalite konpozan yo fabrike nan diferan kote ak Lè sa a, reyini nan sit la. Pou asanble a nan pi gwo konpozan yo, ekipman espesyalize tankou krik, trepye, ak chariot yo te itilize pou leve ak pozisyon moso endividyèl yo. Sa a souvan enplike nan itilize sistèm avanse lazè-gide pou asire ke tout bagay an plas.

4. Enstalasyon nan sistèm anvwaye: sa a gen ladan anvwaye prensipal la, ki responsab pou leve chaj. Levage a ka gen yon seri de poulies, treuils, ak câbles ki bezwen pou fè installée Et tested.The teknik mande yon motè pwisan pou leve Et bese chay lou. Motè sa a, souvan yon sistèm elektrik oswa idwolik, entegre nan asanble anvwaye a epi konekte ak sistèm kontwòl la.

5. Sistèm elektrik ak kontwòl: Sistèm elektrik teknik yo enstale, ki gen ladan detèktè, karakteristik sekirite, ak sistèm kontwòl. Men sa yo enkli sistèm anti-kolizyon, detèktè chaj, ak lojisyèl yo itilize pou opere teknik la adistans. Yo fè anpil tès pou asire ke teknik la ka opere san danje, ak presizyon, epi san erè. Sa a gen ladan tès pou balanse chaj, kontwòl mouvman, ak sistèm are ijans.

6. Tès ak Kalibrasyon: teknik la sibi tès chaj solid pou asire ke li ka okipe pwa maksimòm li fèt pou li. Sa a gen ladan tès estatik (pa gen mouvman) ak tès dinamik (deplase ak yon chaj). Mouvman teknik la, ki gen ladan vitès li, kapasite leve, ak ran de mouvman, yo teste anba kondisyon reyèl-monn nan. Sa a asire ke teknik la opere jan sa vle di. Enspeksyon sekirite vaste yo fèt pou verifye konfòmite ak estanda entènasyonal pou leve lou ak operasyon endistriyèl.

7. Final asanble ak komisyonin: Yon fwa ke tout sistèm yo teste ak totalman fonksyonèl, teknik la fini ak prepare pou komisyonin. Si teknik la te pasyèlman konstwi yon lòt kote, asanble final la ta ka pran plas sou -sit, kote teknik la deplase nan zòn ki deziyen operasyonèl li yo. travay.

8. Itilizasyon ak antretyen operasyonèl: teknik la pral sibi enspeksyon peryodik ak antretyen pou asire fonksyonalite ak sekirite kontinye li yo. Sa a gen ladan tcheke pou mete ak chire sou eleman kritik tankou câbles, motè, ak anvwaye.Apre yon tan, teknik la ka sibi amelyorasyon oswa modifikasyon amelyore efikasite li yo, sekirite, oswa kapasite leve.
