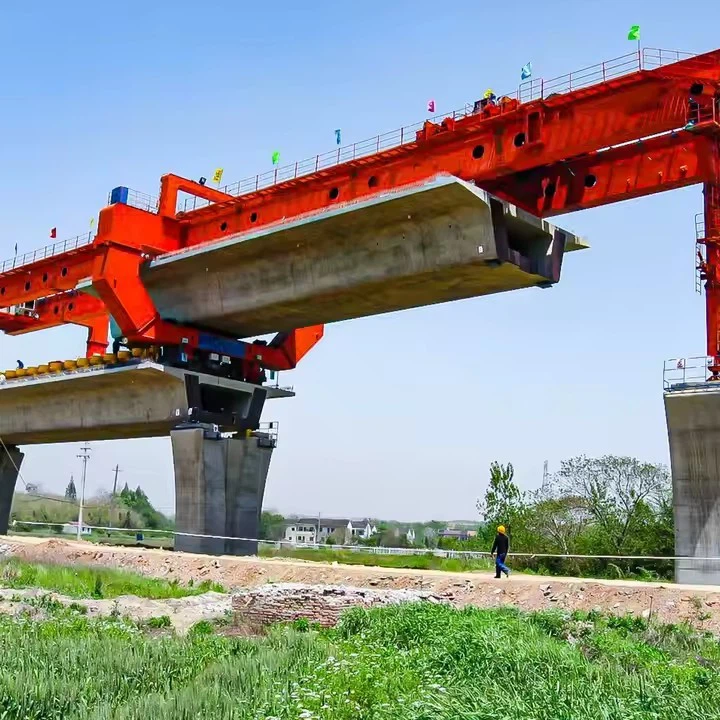

Machin pou leve pon ak otowout

Yon pon otowout machin se ekipman konstriksyon espesyalize ki fèt pou rasanble ak enstale konpozan pon, tankou sentiwon, travès, ak segments, pandan konstriksyon pon gran wout. Machin sa yo esansyèl pou pwojè enfrastrikti gwo echèl, asire efikasite, presizyon, ak sekirite.





Kalite machin pon konstruksion
Girder lansman Gantry (GLG): yo itilize pou mete senti prefabrike nan gran wout ak pon tren.
Ekipman lansman Beam: manch gwo travès nan pon long-span.
Transpòtè mobil modilè (MMT): Pou deplase segments pon gwo nan pozisyon.

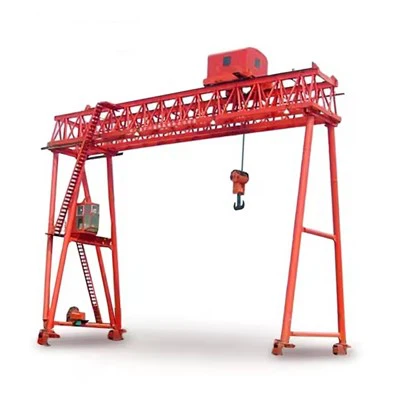

Sistèm Crane (Gantry & sou tèt li): Ede nan leve ak mete eleman estriktirèl.



Kapasite teknik
Ka okipe chvoch depase 80 mèt ak charj jiska 900 tòn.
Ekipe ak sistèm idwolik pou pwezante egzak.
Gen kèk modèl ki prezante mekanis pwòp tèt ou pou mobilite nan sit konstriksyon yo.






Espesifikasyon teknik
Leve kapasite: 100 tòn

Longè aplikab: tipikman 20m - 50 M (ka varye ki baze sou konsepsyon)

Kalite Girder: prefabrike senti konkrè, senti asye, mwen-travès, oswa bwat bwat

Longè span: 20m - 50 M (depann sou kondisyon pwojè)

Oto-pwa nan machin: approx. 80 - 200 tòn (varye selon konsepsyon)

Lanse metòd:

Single-girder oswa doub-girder konsepsyon

Operasyon anlè oswa underslung

Oto-pouse sistèm Trolley

Sistèm kontwòl:

PLC ki baze sou kontwòl konplètman otomatik

Remote & Cabin Operation

Ekipman pou pouvwa:

Elektrik-kondwi (380V\/50Hz oswa Customized)

Sistèm idwolik pou lansman mouvman

Vitès vwayaj:

Longitudinal vwayaj: 2-5 m\/min

Leve vitès: 0. 5-2 m\/min

Transverse mouvman: 1-3 m\/min

Karakteristik sekirite:

Pwoteksyon Surcharge

Sistèm frenaj ijans

Anti-enklinezon ak anti-glise aparèy

Limite switch pou kontwòl mouvman

Kadna sekirite idwolik









Yon pon otowout konstruksion machin se yon moso konplèks nan ekipman ki fèt yo leve, transpòte, ak jisteman pozisyon konpozan pon (tankou senti, travès, ak segman prefabrike) pandan konstriksyon. Anba la a se eleman kle li yo:
1. Main Gantry Frame (Beam lans)
Premye fondasyon estriktirèl ki kouvri zòn konstriksyon pon an.
Te fè nan segondè-fòs asye sipòte charj lou.
Souvan modilè pou longè span diferan.
2. Sistèm Leve
Hoists & Winches: sistèm elektrik oswa idwolik pou leve vètikal.
Expleasters & leve travès: Distribye chaj respire yo anpeche domaj nan segments pon.
Krik idwolik: Bay ajisteman amann pandan plasman.
3. Sipòte janm & Outriggers
Bay estabilite pandan leve operasyon yo.
Gen kèk modèl ki gen pwòp tèt ou-pouse wou oswa robo pou mobilite.
Wotè reglabl pou akomode wotè pon diferan.
4. Vwayaje mekanis
Sistèm ki baze sou tren: deplase ansanm tren tanporè enstale sou waf.
Oto-pouse wou\/kawotchou: pou mouvman fleksib sou sit konstriksyon.
Walkers idwolik: yo itilize nan machin lou-devwa pou etap-pa-etap avansman.
5. Sistèm idwolik ak kontwòl
Ponp idwolik ak silenn: pouvwa leve, balanse, ak pwezante.
PLC (kontwolè lojik pwogramasyon): asire mouvman egzak ak senkronizasyon.
Kontwòl Remote: Pèmèt operatè yo kontwole mouvman san danje nan yon distans.
6. Sistèm Oksilyè
Counterweights: Balanse machin nan lè manyen charj lou.
Aparèy sekirite: switch limite, detèktè Surcharge, ak fren ijans.
Sipò tanporè & Falsework: Itilize estabilize segments anvan enstalasyon final la.
7. Espesyalize atachman (depann sou konsepsyon)
Segman moun ki gen: Pou prefabrike pon segman konkrè.
Tèt wotasyon: Pou ajiste ang anlè pandan plasman an.
Cantilever bra: pou lansman sentiwon nan konstriksyon cantilever balanse.







Avantaj nan Bridge Highway bati machin
Efikasite & vitès
Siyifikativman diminye tan konstriksyon konpare ak metòd tradisyonèl (egzanp, asanble manyèl oswa teknik ki baze sou leve) pa pèmèt plasman rapid nan sentiwon, travès, ak segman prefabrike.
Sistèm otomatik (egzanp, kontwòl idwolik, PLCs) rasyonalize operasyon yo, minimize erè moun.
Precision & Sekirite
Ekipe ak krik idwolik ak kontwòl remote pou milimèt-nivo presizyon nan pwezante konpozan pon.
Karakteristik sekirite entegre (egzanp, detèktè Surcharge, fren ijans) diminye risk aksidan.
Kostim
Adaptab nan kalite pon divès kalite (egzanp, bwat bwat, T-travès, pon segman) ak teren (egzanp, gran wout, ray tren, transpò piblik iben).
Desen modilè pèmèt personnalisation pou chvoch jiska 80 mèt ak charj depase 900 tòn.
Pri-efikasite
Diminye depans travay ak dechè materyèl nan pwosesis mekanize.
Reutilizabl nan tout pwojè miltip, ofri alontèm benefis ekonomik yo.
Teknoloji inovatif
Enkòpore anti-sismik ak van ki reziste desen pou estabilite nan anviwònman difisil.
Gen kèk modèl ki prezante mekanis pwòp tèt ou-pouse (egzanp, robo, sistèm tren) pou mobilite san yo pa demonte.



Aplikasyon nan Bridge Highway bati machin
Highway & High-vitès Rail Pon
Itilize nan gwo pwojè tankou tren Beijing-Shanghai gwo vitès ak pwojè reyabilitasyon dlo nan sid nan peyi Lachin.
Ideyal pou lansman prefabrike senti konkrè ak travès sou chvoch long.
Enfrastrikti iben
Konstwi wout ki wo, valiz Angletè, ak tren tren Maglev (egzanp, Shanghai Maglev).
Pon espesyalize
Sipòte enstalasyon pouvwa van, jeni bato, ak pwojè reyabilitasyon dlo.
Pèmèt konstriksyon cantilever pou pon sou rivyè oswa fon.
Pwojè Entènasyonal
Ekspòte nan Brezil, Larisi, Malezi, ak lòt peyi pou devlopman enfrastrikti mondyal la.
Retrofitting & antretyen
Ede nan ranfòsman pon (egzanp, lè l sèvi avèk prekosyon fib kabòn pou senti bwat fann).





1. Design ak Jeni
Analiz egzijans: Rasanble espesifikasyon kliyan, ki gen ladan gwosè jirder, pon span, ak kondisyon travay.

Konsepsyon estriktirèl: Fè kalkil mekanik, analiz chaj, ak analiz eleman fini (FEA) pou asire fòs ak estabilite.

Konsepsyon sistèm elektrik ak idwolik: Devlope sikui kontwòl, karakteristik sekirite, ak sistèm pouvwa idwolik.

Apwobasyon & Prototype: Jwenn apwobasyon kliyan sou konsepsyon an anvan ou deplase nan manifakti.

2. akizisyon materyèl
Seleksyon asye: wo-fòs plak asye estriktirèl ak seksyon yo souse.

Creole konpozan: motè, winches, silenn idwolik, panno elektrik, ak detèktè yo pwokire.

Kalite enspeksyon: matyè premyè ak konpozan sibi bon jan kalite tès anvan pwodiksyon an.

3. Fabwikasyon & D '
Koupe asye: machin koupe CNC yo te itilize nan koupe plak asye ak Des nan fòm yo mande yo.

Soudure: se soude segondè-presizyon fèt pou prensipal la, Trolley, ak estrikti sipò.

MACHINING: perçage, fraisage, ak fanm k'ap pile nan eleman kle asire egzat asanble.

Tretman sifas: Piki eksplozif ak penti anti-rad yo aplike pou pwoteje estrikti a.

4. Asanble
Main asanble a: se estrikti nan gwo bout bwa prensipal reyini ak gwo-fòs boulon ak soude.

Enstalasyon Trolley: tramwe winch ak idwolik krik yo enstale pou leve operasyon yo.

Asanble sistèm idwolik: ponp idwolik, silend, ak kawotchou yo konekte.

Entegrasyon sistèm elektrik: panno kontwòl, detèktè, ak sistèm aleka-kontwòl yo enstale.

5. Tès & Kontwòl Kalite
Tès ki pa Peye-destriktif (NDT): jwenti Weld yo teste pou fant ak domaj.

Tès chaj: se machin nan teste anba pa gen okenn-chaj ak plen-chaj kondisyon yo verifye pèfòmans.

Tès Mouvman ak Fonksyon: yo teste sistèm nan lansman, leve mekanism, ak sekirite interlocks.

6. Kouch sifas & penti
Tretman anti-korozyon: penti pwoteksyon yo aplike pou anpeche rouye.

Penti final: kouch miltip nan penti endistriyèl yo aplike pou rezistans.

7. Anbalaj & Transpò
Demonte: se machin nan ki pasyèlman demonte pou transpò pi fasil.

Anbalaj: eleman sansib yo chaje nan za zaboje an bwa, pandan y ap estrikti asye yo sekirite pou anbake.

Chajman: pati yo ap transpòte li nan sit kliyan an atravè kamyon oswa bato.

8. Enstalasyon sou plas & komisyonin
Asanble: se lans la girder reasanble nan sit la pwojè.

Aliyman & Kalibrasyon: Ajisteman final yo te fè asire operasyon egzak.

Operasyon jijman: se machin nan teste ak charj enbesil anvan lansman aktyèl la.

Fòmasyon Operatè: se anplwaye kliyan an ki resevwa fòmasyon sou operasyon ki an sekirite ak antretyen.





Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
